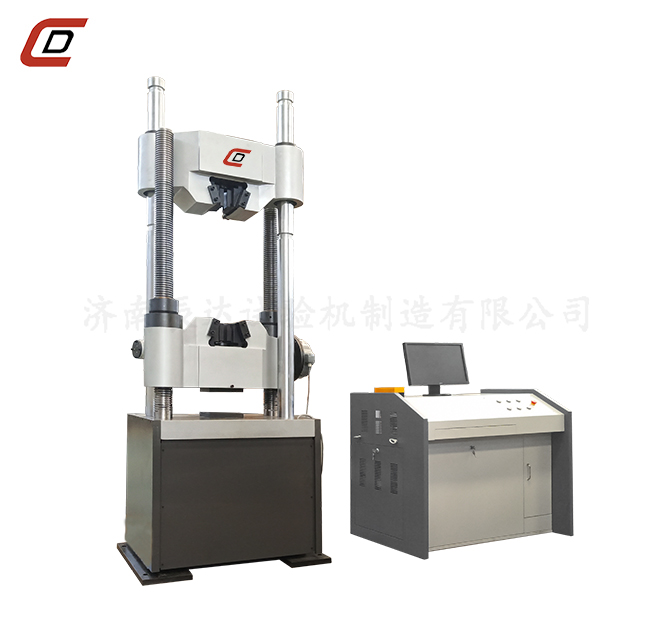

拉力試驗機夾具的結構你知道嗎？

拉力試驗機夾具本身充當著鎖緊機構的角色。夾具在結構上沒有固定的模式，而是根據不同的試樣和試驗力大小而有很大的差異。對于大試驗力的試樣，通常采用斜面夾緊結構，隨著試驗力的增加，夾緊力也相應增加。而對于臺肩試樣，則采用懸掛結構等。

根據夾具的結構分類，可以分為楔形類夾具(采用斜面鎖緊原理結構的夾具)、對夾類夾具(采用單面或雙面螺紋頂緊原理結構的夾具)、纏繞類夾具(通過纏繞方式鎖緊試樣的夾具)、偏心類夾具(采用偏心鎖緊原理結構的夾具)、杠桿類夾具(采用杠桿力放大原理結構的夾具)、臺肩類夾具(適用于臺肩試樣的夾具)、螺栓類夾具(適用于測試螺紋強度的夾具)以及90°剝離類夾具(適用于進行垂直剝離試樣的夾具)等。

我們知道機械上的鎖緊結構有：縲紋(即螺紋，螺釘，螺母)、斜面、偏心輪、杠桿等，夾具就是這些結構的組合體這些夾具的結構各有各的優缺點，例如：楔形夾具，初始夾緊力小，隨試驗力增加。夾緊力隨之增加。對夾夾具，初始夾緊力大，隨試驗力增加。夾緊力隨之減小

拉力試驗機夾具本身沒有固定的結構(如金屬絲可采用纏繞方式夾緊,也可采用兩個平板夾緊，金屬薄板試樣可采用楔形夾緊方式，也可采用對夾夾緊方式)，這和主機有明顯的區別，試驗機主機國內、國外的大同小異，而夾具國外的、國內的區別很大，不同公司間也有大的區別。

夾具的質量主要取決于公司整體水平和設計人員的經驗積累。國外公司的夾具通常具有精細的工藝和較高的可靠性，但價格較高，主要面向高端市場。相比之下，國內公司的夾具由于在多個行業有廣泛應用，占據了國內市場份額較大，在一定程度上可以替代國外夾具，但與國外夾具相比，仍存在一定的精度差距。
