拉力試驗機的測量原理，你知道嗎

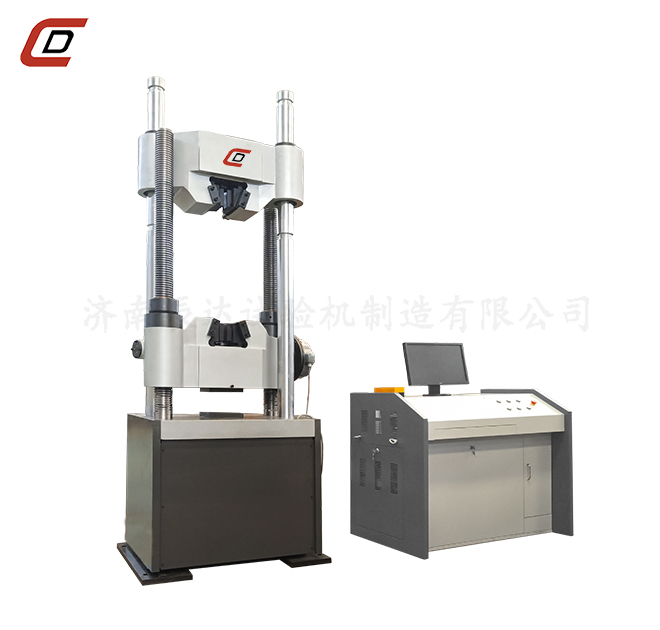

拉力試驗機也被稱為萬能材料測試機。萬能試驗機是一種專為各種材料的力學性能測試而設計的機械加力測試設備。它適用于塑料板材、管材、異型材、塑料薄膜、橡膠、電線電纜、鋼材、玻璃纖維等材料的物理和機械性能測試。作為物性測試、教學研究和質量控制的關鍵設備，拉力機夾具是儀器的核心組成部分。不同的材料需要不同的夾具，這也是決定試驗?zāi)芊耥樌M(jìn)行和試驗結果準確性的一個重要因素。

測量原理：

1、拉力試驗機力值的測量是經過測力傳感器、擴大器和數據處置系統來完成測量。從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變?chǔ)排c彈性元件所受的力成正比，也與彈性的變構成正比。

以S型試驗機傳感器為例，當傳感器遭到拉力P的效果時，因?yàn)閺椥栽獗碚迟N有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。

2、形變的測量經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發生的形變。 該安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的光電編碼器連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。

3、橫梁位移的測量其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。
