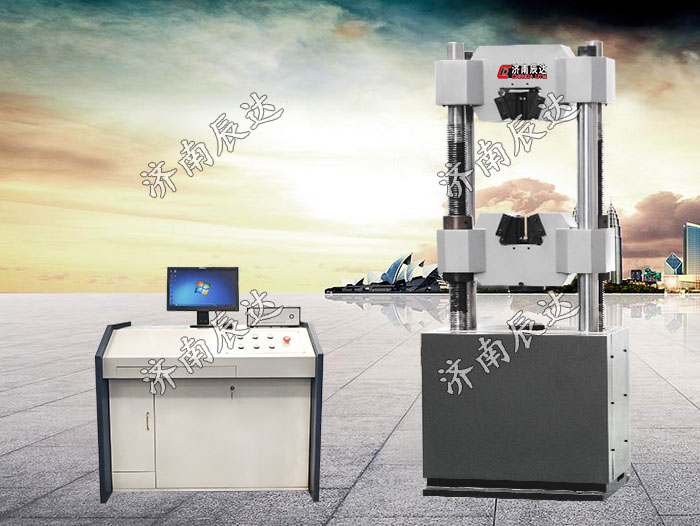

600KN微機控制電液伺服液壓式萬能試驗機

更新時間：2025-08-19 09:01:51點擊次數：次

一、產品簡介

1、WAW-600B型微機控制電液伺服萬能試驗機是一款通用型液壓萬能試驗機，采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，由試驗機主機、油源（液壓動力源）、測控顯示系統、試驗夾具四部分組成，最大試驗力600kN，試驗機準確度等級為1級。

2、該試驗機是一種通用性產品，主機采用雙試驗空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁設有外置式液壓控制的楔形夾緊鉗口，標準機型配有V型和平面型夾塊用于夾緊圓試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上設有下壓板，可直接做金屬和橡膠類壓縮試驗。

二、技術參數

序號	項 目名稱	參數
1	最大試驗力kN	600
2	試驗力示值相對誤差	≤示值的±1%
3	試驗力測量范圍	最大試驗力的2%~100%
4	等速應力控制范圍(N/mm2·S-1)	2~60
5	等速應變控制范圍	0.00025/s~0.0025/s
6	等速位移控制范圍(mm/min)	0.5~50
7	夾緊方式	液壓夾緊
8	圓試樣夾持直徑范圍mm	Φ13～Φ40
9	扁試樣夾持厚度范圍mm	0~30
10	扁試樣夾持寬度mm	80
11	最大拉伸試驗空間mm	590
12	最大壓縮試驗空間mm	540
13	控制柜外形尺寸mm	85012001400
14	主機外形尺寸mm	7766501980
15	電機功率kW	2.1
16	質量kg	1800
17	立柱凈間距	480
18	上下壓盤尺寸mm	Φ140
19	最大活塞行程mm	200
20	活塞最大移動速度mm/min	約80
21	試驗空間調整速度mm/min	約150

三、使用環境

溫度在10~35℃范圍內，其溫度波動應不大于2℃/h；

相對濕度低于80%；

電源電壓變動幅度應不超過額定電壓的±10%；

電源380V 三相四線制，頻率50Hz；

在無明顯電磁場干擾的環境中；

周圍無震動、無腐蝕性介質；

試驗機周圍應留有不小于 0.7m 的空間，其工作環境整潔、無灰塵；

在穩固的基礎上正確安裝，水平度為0.2/1000。
