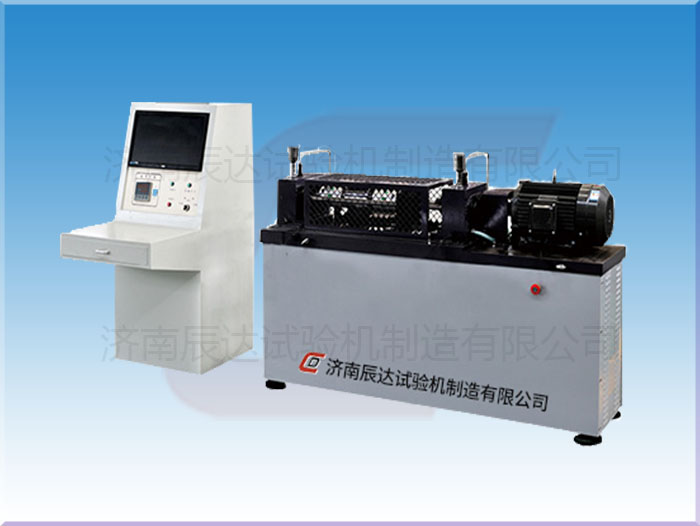

FZG齒輪磨損試驗機CL-100

產品簡介：

CL-100 FZG齒輪磨損試驗機用于評定齒輪或潤滑油抗膠合承載能力的試驗等。可遵循此設計原理和工作原理進行研制和試驗。

齒輪磨損試驗機設備標準機型可適用于如下標準：

SH/T 0306-92 《潤滑劑承載能力測定法（CL-100齒輪機法）》

GB/T 13672-92 《齒輪膠合承載能力試驗方法》

GB/T 19936-1 《油品的相對膠合承載能力FZG試驗方法》

GB/T 14229-93 《齒輪接觸疲勞強度試驗方法》

GB/T 13672-92 《齒輪膠合承載能力試驗方法》

SH/T 0200-1992 《含聚合物潤滑油剪切安定性測定法(齒輪機法)》

產品參數：

具體參數

1) 最大扭矩：1kNm；

2) 最大載荷級：13級；

3) 溫度控制范圍：0-100℃；

4) 溫度控制精度：±2℃；

5) 驅動電機功率：6.5/8kW；

6) 驅動電機轉速：1450/2880r/min；

7) 試驗齒輪箱容量（軸中心線至箱底面的部分）：1.25L；

8) 加熱功率：0.5×3=1.5kw；

9) 主機外型尺寸（長×寬×高）1200×900×1500mm；

10) 數據采集頻率：大于10Hz；

11) 標準試驗齒輪

12) 模數：4.5

13) 齒數：Z大=24 Z小=16

14) 變位系數：X大=-0.5 X小=0.8523

15) 齒合角：22°26′

16) 中心距：91.5mm

17) 精度等級：5級 ；

18) 齒輪表面質量：高精度磨齒。
